Vom Ping-Pong zur Perfektion

Automatisierte Perfektion statt Ping-Pong-Effekt

Wie Mycronic Escape Tracker die Feinabstimmung von 3D‑Inspektionsmodellen revolutioniert

Der sogenannte Ping-Pong-Effekt beschreibt das ständige Hin und Her bei der Anpassung von 3D‑Inspektionsmodellen: Werden Toleranzen zu eng gesetzt, steigen die Pseudofehler; werden sie erweitert, drohen Ausreißer. Jede Änderung kann neue Nebeneffekte erzeugen – ein frustrierender und zeitintensiver Prozess für Programmierer.

Mit dem automatisierten Programmierassistenten Escape Tracker wird dieser Aufwand nun produktiv genutzt. Jedes Mal, wenn ein echter Defekt oder ein Pseudofehler zertifiziert wird, speichert das System diese Information und aktualisiert die gesamte Inspektionsbibliothek kontinuierlich anhand realer Produktionsdaten. So nähert sich das Inspektionsmodell bei jedem Einsatz automatisch der Perfektion – und entlastet Programmierer spürbar.

Während der Feinabstimmung führt Escape Tracker eine permanente Hintergrundüberprüfung durch: Bewertungsbilder werden automatisch erfasst, geänderte Parameter anhand zertifizierter Prüfdaten validiert und die Ausgangsbasis der Bibliothek hunderte Male pro Sekunde aktualisiert. Das ursprünglich ideale Modell wird so Schritt für Schritt an die Realität zuvor produzierter und geprüfter Bauteile angepasst.

Umfassendere Qualitätsprüfung

Escape Tracker ist die neueste Entwicklung von Mycronics branchenführender Library Pro: eine leistungsstarke Inspektionsbibliothek, die eine einheitliche Datenbank für jedes geprüfte Produkt

speichert und optimiert. Der größte Fortschritt von Escape Tracker ist die Kontrolle der Leistung der Zentralbibliothek, kontinuierlich und ohne Rückschritte. Dadurch erhält die Software einen umfassenden Überblick über die bisherige Produktion, so dass Programmeinstellungen produktübergreifend anstatt wie heute üblich nur auf der Grundlage der aktuellen Produktionscharge abgeglichen werden können.

Schritt 1

Sofort nach der Erstellung des Programms prüft der Escape Tracker, ob die letzten Anpassungen, die an jedem Prüfmodell für jeden Bauteiltyp vorgenommen wurden, immer noch die zuvor bekannten echten Fehler erkennen und keine Pseudofehler anzeigen. In diesem Beispiel scheint es, dass ein echter Fehler potenziell unentdeckt geblieben ist. Außerdem können fünf falsche Aufrufe während der Produktion auftreten.

Schritt 2

Auf der Grundlage der vom Escape Tracker bereitgestellten Informationen nimmt der Programmierer die notwendigen Korrekturen am Inspektionsmodell des zugehörigen Bauteils vor. Oft geht es lediglich darum, Toleranzen anzupassen.

Schritt 3

Sobald die Korrekturen vorgenommen wurden, führt der Escape Tracker eine neue Effizienzprüfung des Inspektionsmodells durch, um bekannte echte Fehler und potenzielle Pseudofehler abzugleichen. In diesem Beispiel zeigen die grünen Häkchen an, dass alle potenziellen Probleme für diese Bauteilgruppe behoben wurden.

Jenseits der goldenen Leiterplatte

Die Möglichkeit, ein Programm für ein bestimmtes Bauteil mit allen bisherigen Inspektionsdaten abzugleichen, stellt einen bedeutenden Fortschritt in der 3D-Inspektion dar. In der Vergangenheit konnte ein sogenanntes „Golden Board“ – eine ideale fertige Leiterplatte – zur Überprüfung der Inspektionseinstellungen des Systems verwendet werden. Das einzige Problem besteht darin, dass es in der realen Welt der Produktvariationen, der wechselnden Bauteil- und Leiterplattenhersteller und

der physikalischen Einschränkungen nie das ideale montierte Bauteil gegeben hat.

Kein Patentrezept

Um Produktionsabweichungen und anderen Änderungen Rechnung zu tragen, lösten viele Branchen dieses Problem mit einem Patentrezept, einer Leiterplatte mit bekannten Defekten, die zur regelmäßigen Neukalibrierung der Inspektionseinstellungen verwendet wird. Im Laufe der Zeit neigen jedoch auch diese Leiterplatten dazu, unter Staub, Oxidation und zunehmenden Verschleiß zu leiden und mit jedem Gebrauch immer ungenauer zu arbeiten.

Ein neues Zeitalter der selbstregulierten Inspektion

Dank dem Escape Tracker kann man zusammen mit der hochmodernen Softwareführung der MYWizard-Benutzeroberfläche die 3D-Inspektion über diese Einschränkungen hinaus bewegen. Durch die Zusammenführung des Urteilsvermögens eines Programmierers mit der objektiven Realität jedes bestückten und geprüften Bauteils passt sich das System automatisch an die natürlichen Schwankungen der sich ändernden Produktionsbedingungen an. So werden Inspektionsmodelle belastbarer, die Programmierung effizienter und Endprodukte nähern sich der Perfektion – jede Minute an jedem Tag.

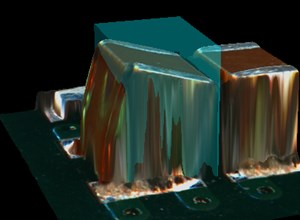

Es folgen einige Beispiele für reale Defekte, die in dem System gespeichert sind, das von Escape Tracker zur Steuerung der Effizienz eines neuen Programms verwendet wird
